Google Cloud NATでセキュアなネットワーク構築｜外部アクセス制御と設計パターン

⚡ 3秒でわかる！この記事のポイント

Google Cloud NATでプライベートVMから外部アクセスを実現する設計パターンを解説
静的IP・ポートアロケーション・ログ監視の設定をTerraformコード付きで紹介
SES現場で活用できるネットワークセキュリティ設計とクラウドネットワークエンジニアのキャリア

「プライベートサブネットのVMから外部APIにアクセスしたいが、パブリックIPは付与したくない」——SES案件でクラウドインフラを設計するエンジニアなら、この要件に何度も直面しているはずです。セキュリティ上、VMに直接パブリックIPを割り当てるのは推奨されませんが、外部サービスとの通信は必須です。

**Google Cloud NAT（Network Address Translation）**は、プライベートIPしか持たないVMやGKE Podから外部インターネットへのアウトバウンド接続を可能にするマネージドサービスです。インバウンド接続は許可せず、外部からの不正アクセスを防ぎながら、必要な外部通信だけを制御できます。

この記事では、Cloud NATの設計から実装、運用までを実践的に解説します。

この記事でわかること

Cloud NATの仕組みとユースケース
プライベートサブネットからの外部アクセス設計パターン
静的IP割り当てとポートアロケーション設計
GKEクラスタとの連携設定
ログ監視とトラブルシューティング
Terraformによるインフラ定義とベストプラクティス

Cloud NATの基礎知識

NATとは何か

NAT（Network Address Translation）は、プライベートIPアドレスをパブリックIPアドレスに変換する技術です。Cloud NATは、この変換をGoogleのマネージドサービスとして提供します。

Cloud NATの動作フロー:

プライベートVM（10.0.1.5）
    ↓ パケット送信
Cloud NAT（変換）
    ↓ 送信元IPをNAT IPに変換
インターネット（203.0.113.10 として外部に出る）
    ↓ レスポンス
Cloud NAT（逆変換）
    ↓ 宛先IPを元のプライベートIPに戻す
プライベートVM（10.0.1.5 でレスポンス受信）

※ 外部 → VM への直接アクセスは不可（インバウンドは拒否）

Cloud NATの特徴

特徴	説明
マネージド	インフラ管理不要、自動スケーリング
高可用性	リージョン内で自動的に冗長化
アウトバウンド専用	インバウンド接続は許可しない
ソフトウェア定義	VMやプロキシインスタンスは不要
ログ対応	Cloud Loggingと統合した詳細ログ
静的IP対応	固定の外部IPアドレスを割り当て可能

他のアクセスパターンとの比較

パターン	Cloud NAT	外部IP割り当て	Cloud VPN	プロキシVM
セキュリティ	◎	△	◎	○
管理コスト	◎	◎	○	△
スケーラビリティ	◎	◎	○	△
固定IP	○	○	○	○
インバウンド対応	×	○	○	○
コスト	○	◎	△	△

Cloud NATの基本セットアップ

Terraformによる構築

# VPCネットワーク
resource "google_compute_network" "main" {
  name                    = "ses-base-vpc"
  auto_create_subnetworks = false
}

# プライベートサブネット
resource "google_compute_subnetwork" "private" {
  name          = "ses-base-private"
  ip_cidr_range = "10.0.1.0/24"
  region        = "asia-northeast1"
  network       = google_compute_network.main.id

  # プライベートGoogle Accessを有効化
  private_ip_google_access = true

  # GKE用のセカンダリレンジ
  secondary_ip_range {
    range_name    = "gke-pods"
    ip_cidr_range = "10.1.0.0/16"
  }

  secondary_ip_range {
    range_name    = "gke-services"
    ip_cidr_range = "10.2.0.0/20"
  }
}

# Cloud Router（Cloud NATに必須）
resource "google_compute_router" "router" {
  name    = "ses-base-router"
  region  = "asia-northeast1"
  network = google_compute_network.main.id

  bgp {
    asn = 64514
  }
}

# Cloud NAT
resource "google_compute_router_nat" "nat" {
  name   = "ses-base-nat"
  router = google_compute_router.router.name
  region = google_compute_router.router.region

  # NAT対象の設定
  nat_ip_allocate_option             = "MANUAL_ONLY"
  source_subnetwork_ip_ranges_to_nat = "LIST_OF_SUBNETWORKS"

  # 静的NAT IP
  nat_ips = [google_compute_address.nat_ip_1.self_link]

  # 対象サブネット
  subnetwork {
    name                    = google_compute_subnetwork.private.id
    source_ip_ranges_to_nat = ["ALL_IP_RANGES"]
  }

  # ポートアロケーション設定
  min_ports_per_vm                 = 256
  max_ports_per_vm                 = 4096
  enable_dynamic_port_allocation   = true

  # ログ設定
  log_config {
    enable = true
    filter = "ERRORS_ONLY"  # 本番は ERRORS_ONLY、デバッグ時は ALL
  }

  # タイムアウト設定
  udp_idle_timeout_sec             = 30
  icmp_idle_timeout_sec            = 30
  tcp_established_idle_timeout_sec = 1200
  tcp_transitory_idle_timeout_sec  = 30
  tcp_time_wait_timeout_sec        = 120
}

# 静的NAT IPアドレス
resource "google_compute_address" "nat_ip_1" {
  name   = "ses-base-nat-ip-1"
  region = "asia-northeast1"
}

# 必要に応じて追加のNAT IP
resource "google_compute_address" "nat_ip_2" {
  name   = "ses-base-nat-ip-2"
  region = "asia-northeast1"
}

gcloudコマンドでの構築

# 1. VPCとサブネットの作成
gcloud compute networks create ses-base-vpc \
  --subnet-mode=custom

gcloud compute networks subnets create ses-base-private \
  --network=ses-base-vpc \
  --region=asia-northeast1 \
  --range=10.0.1.0/24 \
  --enable-private-ip-google-access

# 2. 静的IPの予約
gcloud compute addresses create ses-base-nat-ip \
  --region=asia-northeast1

# 3. Cloud Routerの作成
gcloud compute routers create ses-base-router \
  --network=ses-base-vpc \
  --region=asia-northeast1

# 4. Cloud NATの作成
gcloud compute routers nats create ses-base-nat \
  --router=ses-base-router \
  --region=asia-northeast1 \
  --nat-external-ip-pool=ses-base-nat-ip \
  --nat-custom-subnet-ip-ranges=ses-base-private \
  --min-ports-per-vm=256 \
  --max-ports-per-vm=4096 \
  --enable-dynamic-port-allocation \
  --enable-logging \
  --log-filter=ERRORS_ONLY

ポートアロケーション設計

ポート枯渇の防止

Cloud NATでは、各VMに割り当てられるポート数が制限されています。大量の外部接続を行うVMでは、ポート枯渇が発生する可能性があります。

ポートアロケーションの考え方:

1つのNAT IP = 65,535ポート（使用可能: 約64,000）

VMあたりの最小ポート数: 64（デフォルト）
VMあたりの推奨ポート数: 256〜4096

例: NAT IP 1個 + VMあたり256ポート = 最大250 VM対応
    NAT IP 2個 + VMあたり1024ポート = 最大125 VM対応

動的ポートアロケーション

# 動的ポートアロケーション（推奨設定）
resource "google_compute_router_nat" "nat_dynamic" {
  name   = "ses-base-nat-dynamic"
  router = google_compute_router.router.name
  region = google_compute_router.router.region

  nat_ip_allocate_option             = "MANUAL_ONLY"
  source_subnetwork_ip_ranges_to_nat = "ALL_SUBNETWORKS_ALL_IP_RANGES"
  nat_ips                            = [
    google_compute_address.nat_ip_1.self_link,
    google_compute_address.nat_ip_2.self_link,
  ]

  # 動的ポートアロケーション（負荷に応じて自動調整）
  enable_dynamic_port_allocation = true
  min_ports_per_vm               = 256   # 最小ポート数
  max_ports_per_vm               = 8192  # 最大ポート数

  # エンドポイント非依存マッピング
  # 同じ内部IP:ポートからの接続は同じNAT IP:ポートを使用
  enable_endpoint_independent_mapping = false  # 大量接続時はfalse推奨
}

GKEクラスタとの連携

プライベートGKEクラスタでのCloud NAT

# プライベートGKEクラスタ
resource "google_container_cluster" "primary" {
  name     = "ses-base-cluster"
  location = "asia-northeast1"

  # プライベートクラスタ設定
  private_cluster_config {
    enable_private_nodes    = true
    enable_private_endpoint = false
    master_ipv4_cidr_block  = "172.16.0.0/28"
  }

  network    = google_compute_network.main.id
  subnetwork = google_compute_subnetwork.private.id

  ip_allocation_policy {
    cluster_secondary_range_name  = "gke-pods"
    services_secondary_range_name = "gke-services"
  }

  # ノードにパブリックIPを付与しない
  node_config {
    machine_type = "e2-standard-4"

    # パブリックIPなし（Cloud NAT経由で外部アクセス）
    network_config {
      enable_private_nodes = true
    }
  }
}

# GKE Pod用のCloud NAT設定
resource "google_compute_router_nat" "gke_nat" {
  name   = "ses-base-gke-nat"
  router = google_compute_router.router.name
  region = google_compute_router.router.region

  nat_ip_allocate_option             = "MANUAL_ONLY"
  source_subnetwork_ip_ranges_to_nat = "LIST_OF_SUBNETWORKS"
  nat_ips                            = [
    google_compute_address.nat_ip_1.self_link,
    google_compute_address.nat_ip_2.self_link,
  ]

  subnetwork {
    name = google_compute_subnetwork.private.id
    source_ip_ranges_to_nat = [
      "ALL_IP_RANGES"  # プライマリ + セカンダリ（Pod/Service）レンジ
    ]
  }

  # GKEノードは大量のPodを実行するため、ポート数を多めに
  min_ports_per_vm                 = 1024
  max_ports_per_vm                 = 16384
  enable_dynamic_port_allocation   = true

  log_config {
    enable = true
    filter = "ERRORS_ONLY"
  }
}

GKE Podからの外部アクセス確認

# テスト用Pod
apiVersion: v1
kind: Pod
metadata:
  name: nat-test
spec:
  containers:
  - name: curl
    image: curlimages/curl:latest
    command: ["sleep", "3600"]
---
# 外部IPの確認コマンド
# kubectl exec nat-test -- curl -s https://api.ipify.org
# → Cloud NATの静的IPが表示されるはず

ログ監視とトラブルシューティング

Cloud NATログの分析

# Cloud Loggingでのフィルタクエリ

# 1. NATログの全件表示
gcloud logging read 'resource.type="nat_gateway"' \
  --limit=50 \
  --format=json

# 2. ポート枯渇エラーの検出
gcloud logging read '
  resource.type="nat_gateway"
  jsonPayload.allocation_status="DROPPED"
' --limit=20

# 3. 接続タイムアウトの検出
gcloud logging read '
  resource.type="nat_gateway"
  jsonPayload.connection.nat_ip!=""
  jsonPayload.endpoint.timeout="true"
' --limit=20

Cloud Monitoringでのアラート設定

# ポート使用率のアラート
resource "google_monitoring_alert_policy" "nat_port_usage" {
  display_name = "Cloud NAT - High Port Usage"
  combiner     = "OR"

  conditions {
    display_name = "NAT port usage > 80%"

    condition_threshold {
      filter          = <<-EOT
        resource.type = "nat_gateway"
        metric.type = "router.googleapis.com/nat/allocated_ports"
      EOT
      duration        = "300s"
      comparison      = "COMPARISON_GT"
      threshold_value = 0.8

      aggregations {
        alignment_period   = "60s"
        per_series_aligner = "ALIGN_MEAN"
      }
    }
  }

  notification_channels = [google_monitoring_notification_channel.slack.name]

  alert_strategy {
    auto_close = "1800s"
  }
}

# 接続エラーのアラート
resource "google_monitoring_alert_policy" "nat_errors" {
  display_name = "Cloud NAT - Connection Errors"
  combiner     = "OR"

  conditions {
    display_name = "NAT dropped connections"

    condition_threshold {
      filter          = <<-EOT
        resource.type = "nat_gateway"
        metric.type = "router.googleapis.com/nat/dropped_sent_packets_count"
      EOT
      duration        = "60s"
      comparison      = "COMPARISON_GT"
      threshold_value = 100

      aggregations {
        alignment_period   = "60s"
        per_series_aligner = "ALIGN_RATE"
      }
    }
  }

  notification_channels = [google_monitoring_notification_channel.slack.name]
}

トラブルシューティングガイド

よくある問題と対処法:

1. VMから外部に接続できない
   ├── Cloud NATの対象サブネットに含まれているか確認
   ├── ファイアウォールルールでアウトバウンドが許可されているか確認
   ├── VMにパブリックIPが付与されていないか確認（付与されている場合はNATを通らない）
   └── Cloud NATのステータスがACTIVEか確認

2. 間欠的に接続が失敗する
   ├── ポート枯渇をログで確認
   ├── min_ports_per_vmを増やす
   ├── NAT IPを追加する
   └── enable_dynamic_port_allocationを有効化

3. 特定の外部サービスに接続できない
   ├── NAT IPがサービス側のホワイトリストに登録されているか確認
   ├── 静的IPが正しく設定されているか確認
   └── DNSの名前解決が正常か確認（Cloud DNSの設定を確認）

4. GKE Podから外部接続が遅い
   ├── ポートアロケーションの上限を確認
   ├── エンドポイント非依存マッピングの設定を確認
   └── TCP タイムアウト設定を調整

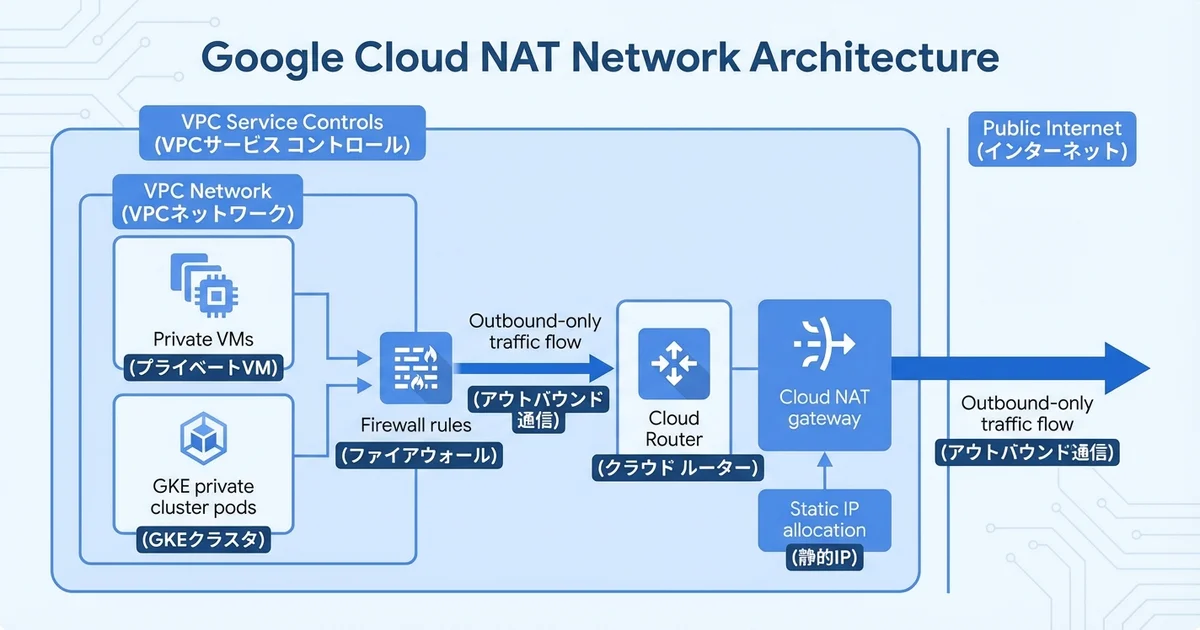

Google Cloud NAT ネットワーク設計の全体アーキテクチャ

セキュリティ設計のベストプラクティス

ファイアウォールルールとの組み合わせ

# アウトバウンドを特定のポート/プロトコルに制限
resource "google_compute_firewall" "allow_outbound_https" {
  name    = "allow-outbound-https"
  network = google_compute_network.main.id

  direction = "EGRESS"
  priority  = 1000

  allow {
    protocol = "tcp"
    ports    = ["443"]
  }

  destination_ranges = ["0.0.0.0/0"]
  target_tags        = ["web-server"]
}

# 不要なアウトバウンドをブロック
resource "google_compute_firewall" "deny_outbound_default" {
  name    = "deny-outbound-default"
  network = google_compute_network.main.id

  direction = "EGRESS"
  priority  = 65534

  deny {
    protocol = "all"
  }

  destination_ranges = ["0.0.0.0/0"]
}

# 内部通信の許可
resource "google_compute_firewall" "allow_internal" {
  name    = "allow-internal"
  network = google_compute_network.main.id

  direction = "INGRESS"
  priority  = 1000

  allow {
    protocol = "tcp"
  }

  allow {
    protocol = "udp"
  }

  allow {
    protocol = "icmp"
  }

  source_ranges = ["10.0.0.0/8"]
}

VPC Service Controlsとの連携

# VPC Service Controlsでデータ流出を防止
resource "google_access_context_manager_service_perimeter" "ses_perimeter" {
  parent = "accessPolicies/${var.access_policy_id}"
  name   = "accessPolicies/${var.access_policy_id}/servicePerimeters/ses_base"
  title  = "SES BASE Service Perimeter"

  status {
    resources = [
      "projects/${var.project_number}"
    ]

    restricted_services = [
      "storage.googleapis.com",
      "bigquery.googleapis.com",
    ]

    vpc_accessible_services {
      enable_restriction = true
      allowed_services   = [
        "storage.googleapis.com",
        "logging.googleapis.com",
        "monitoring.googleapis.com",
      ]
    }
  }
}

SES現場でのCloud NATスキルの市場価値

クラウドネットワークエンジニアの需要と単価

スキルレベル	対応可能範囲	月単価目安
基本レベル	VPC・サブネット・ファイアウォール設定	60〜75万円
中級レベル	Cloud NAT・VPN・ロードバランサ設計	75〜90万円
上級レベル	マルチリージョン設計・ハイブリッドクラウド	90〜110万円
エキスパート	ゼロトラスト設計・ネットワークアーキテクト	110〜130万円

学習ロードマップ

STEP 1: GCPネットワーキングの基礎（1-2週間）
├── VPC・サブネット・ファイアウォール
├── Cloud Router・Cloud NAT
└── gcloudコマンドでの構築

STEP 2: セキュアなネットワーク設計（2-3週間）
├── プライベートGKEクラスタ
├── Cloud NATの最適化
└── ログ監視とアラート設定

STEP 3: Terraform IaC化（3-4週間）
├── ネットワーク全体のTerraform定義
├── モジュール設計
└── CI/CDパイプラインとの統合

STEP 4: エンタープライズネットワーク（継続的）
├── マルチリージョン・マルチVPC設計
├── Shared VPC・VPC Service Controls
└── ハイブリッドクラウド接続

まとめ｜Cloud NATでセキュアなネットワークを構築する

Google Cloud NATを活用することで、プライベートインフラから安全に外部通信を行う環境を構築できます。

この記事で紹介した主なポイント:

Cloud NAT基礎: マネージドNATの仕組みとアウトバウンド専用設計
Terraform構築: VPC・サブネット・Cloud NAT一式のIaC定義
ポートアロケーション: 動的割り当てによるポート枯渇の防止
GKE連携: プライベートクラスタでのPod外部アクセス設定
監視・運用: Cloud Logging/Monitoringとの統合とトラブルシューティング
セキュリティ: ファイアウォール・VPC Service Controlsとの組み合わせ

ネットワークセキュリティ設計は、2026年のSES市場でクラウドインフラエンジニアとしての基盤スキルです。Cloud NATを起点にGCPネットワーキングの専門性を磨いていきましょう。

💡 SES BASEでクラウドネットワーク案件を探す

GCPネットワーク設計・クラウドインフラのスキルを活かせるSES案件をお探しなら、SES BASEで最新案件をチェックしましょう。
